CAE-Workstation zusammenstellen (2026): PC für FEM, CFD & Simulation

Kurz gesagt: Eine Workstation für CAE, FEM und CFD-Simulation braucht andere Prioritäten als eine reine CAD-Workstation: Statt vor allem auf Einzelkern-Takt zu setzen, zählen hier viele CPU-Kerne (16 Kerne, AMD Ryzen 9 9950X) und reichlich Arbeitsspeicher (64 GB als Standard, nicht als Option). Eine zertifizierte Profi-Grafikkarte bleibt für die Modell-Darstellung sinnvoll, trägt zur reinen Rechenzeit aber wenig bei. Dieser Build landet bei rund 2414 € – die komplette Teileliste mit aktuellen Preisen steht direkt unten.

Wer eine CAE-Workstation zusammenstellen will – für FEM-Analysen (Finite- Elemente-Methode), Strömungssimulation (CFD) oder Multiphysics-Berechnungen –, stellt andere Anforderungen an die Hardware als beim reinen Konstruieren. Der Unterschied liegt vor allem darin, was während der Berechnung wirklich ausgelastet wird: nicht ein einzelner Kern, sondern möglichst viele gleichzeitig.

Die Konfiguration im Überblick

Diese Seite enthält Affiliate-Links. Kaufst du über einen dieser Links, erhalten wir eine kleine Provision – für dich ändert sich am Preis nichts. Preise können sich ändern – Stand bei Veröffentlichung.

Dieser Build landet bei rund 2414 € und ist konsequent auf Rechenleistung bei Simulationen ausgelegt – nicht auf Grafikbenchmarks.

Warum diese Teile für CAE, FEM und CFD?

Der Ryzen 9 9950X mit 16 Kernen ist das Herzstück. Anders als beim Konstruieren in SolidWorks oder Inventor, wo vor allem ein einzelner Kern gefordert ist, verteilen FEM-Solver, CFD-Simulationen und Multiphysics-Berechnungen ihre Rechenlast auf viele Kerne gleichzeitig. Programme wie ANSYS, Abaqus, SimScale oder OpenFOAM profitieren direkt und nahezu linear von zusätzlichen Kernen – vier Kerne mehr können eine Berechnung spürbar verkürzen.

Die AIO-Wasserkühlung ist hier kein Luxus, sondern notwendig. Der 9950X hat eine deutlich höhere TDP als die CPUs in unserem CAD-Build, gerade bei mehrstündigen, voll ausgelasteten Rechenläufen. Ein einfacher Luftkühler würde bei dieser Dauerlast an seine Grenzen kommen; die 240-mm-AIO hält die CPU auch bei langen Berechnungen zuverlässig kühl.

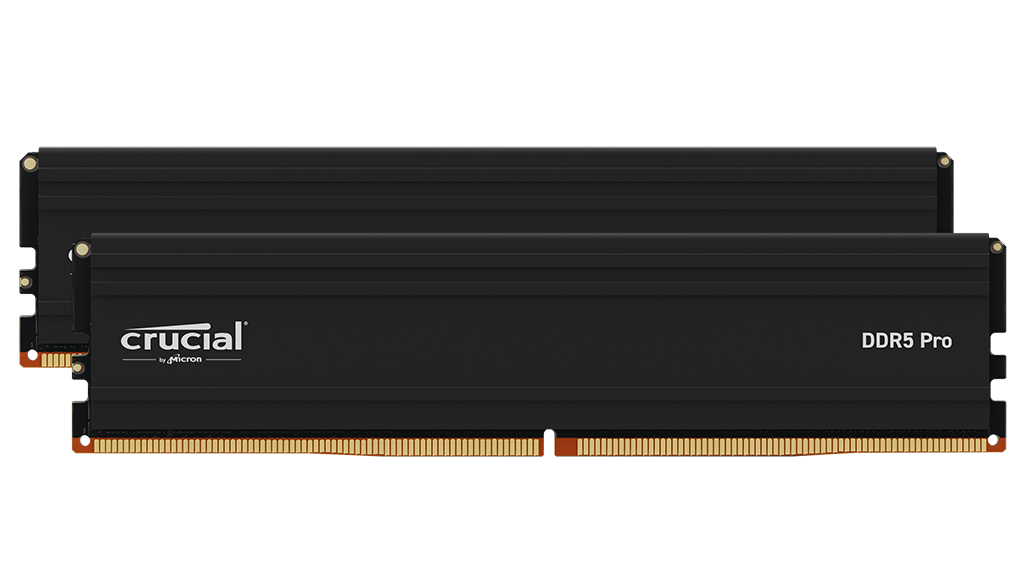

64 GB Arbeitsspeicher sind hier der Standard, nicht die Kür. Simulationsmodelle – besonders bei feiner Vernetzung (Meshing) oder großen Bauteilen – sind extrem speicherhungrig. Zu wenig RAM bremst eine Simulation oft stärker aus als eine etwas langsamere CPU, weil der Solver dann auf die deutlich langsamere Festplatte auslagern muss. Wer mit sehr großen Modellen arbeitet, sollte sogar 128 GB in Betracht ziehen (Details weiter unten).

Die zertifizierte RTX 2000 Ada trägt zur reinen Rechenzeit einer Simulation wenig bei – die Berechnung läuft auf der CPU. Sinnvoll ist sie trotzdem: für die stabile, flüssige Darstellung großer Modelle im Viewport und für die Nachbearbeitung und Visualisierung der Ergebnisse (Post-Processing), wo zertifizierte Treiber wieder zählen.

CAE vs. CAD: Wo liegt der Unterschied?

Falls du zwischen beiden Artikeln schwankst: Unsere CAD-Workstation ist auf Konstruieren optimiert – dort zählt vor allem Einzelkern-Takt für flüssiges Modellieren in Echtzeit. Dieser Build hier ist auf Berechnen optimiert – dort zählen viele Kerne und viel RAM für das Durchrechnen von Simulationen. Wer beides in etwa gleichem Maß macht, ist mit dem CAD-Build und optionalem 64-GB-Ausbau meist gut bedient; wer überwiegend simuliert, fährt mit diesem Build besser.

Aufrüstoption: 128 GB für sehr große Modelle

Bei besonders feiner Vernetzung, großen Baugruppen oder mehreren gleichzeitig laufenden Simulationsjobs werden selbst 64 GB knapp. Das Mainboard bietet vier RAM-Bänke; mit einem zweiten 64-GB-Kit lässt sich auf 128 GB aufrüsten. Das ist kein Teil, den wir in die Grundkonfiguration aufnehmen, weil es die meisten Nutzer nicht brauchen – aber ein sinnvoller Nachrüstweg, falls deine Modelle wachsen.

Speicherplatz: Warum eventuell mehr als 1 TB sinnvoll ist

Simulationsergebnisse, insbesondere bei transienten CFD-Läufen mit vielen Zeitschritten, erzeugen oft große Datenmengen. Die 1-TB-SSD ist ein solider Start, wer aber regelmäßig umfangreiche Ergebnisdateien archiviert, sollte eine zweite, größere SSD oder Festplatte für die Datenablage einplanen.

Günstigere Variante: Wenn 16 Kerne übertrieben sind

Nicht jede Simulation braucht das Maximum. Für kleinere Modelle oder gelegentliche FEM-Analysen ist der Ryzen 9 9900X (12 Kerne, ca. 312 € – bei Amazon ansehen) oft ausreichend, und ein normaler Luftkühler wie in unserem CAD-Build genügt dann auch wieder. Damit sinkt der Gesamtpreis auf etwa 2220 €. Wer regelmäßig mit großen, rechenintensiven Modellen arbeitet, profitiert dagegen spürbar von den vollen 16 Kernen.

Fazit: Für wen lohnt sich diese Workstation?

Ideal ist dieser Build für: FEM-Analysen, CFD-Strömungssimulationen, Multiphysics-Berechnungen und alle Workloads, bei denen die Rechenzeit an der CPU-Kernzahl und am Arbeitsspeicher hängt. Die Kombination aus 16 Kernen und 64 GB RAM verkürzt Rechenläufe spürbar gegenüber einer reinen CAD-Konfiguration.

Weniger sinnvoll ist er für: reines, alltägliches Konstruieren ohne Simulationsanteil – dort ist unsere CAD-Workstation die wirtschaftlichere Wahl, weil sie stärker auf Einzelkern-Takt statt auf viele Kerne setzt. Für sehr große, professionelle Simulationsumgebungen im Ingenieurbüro-Maßstab gibt es zudem noch leistungsfähigere (und deutlich teurere) Systeme mit Threadripper-CPUs und noch mehr Arbeitsspeicher.

Häufige Fragen zur CAE-Workstation

Was braucht man für eine CAE- oder FEM-Workstation? Vor allem eine CPU mit vielen Kernen, viel Arbeitsspeicher (mindestens 64 GB) und ausreichende Kühlung für Dauerlast. Eine zertifizierte Grafikkarte ist für die Darstellung und Nachbearbeitung sinnvoll, trägt zur reinen Rechenzeit aber wenig bei.

Wie viele CPU-Kerne braucht man für FEM-Simulationen? FEM-Solver und CFD-Programme skalieren gut über viele Kerne. 16 Kerne wie beim Ryzen 9 9950X sind eine starke Basis; für kleinere Modelle reichen auch 12 Kerne. Mehr Kerne verkürzen die Rechenzeit spürbar.

Wie viel RAM braucht eine Simulations-Workstation? 64 GB sind der sinnvolle Standard für CAE, FEM und CFD – deutlich mehr als bei reinem CAD. Bei sehr großen oder fein vernetzten Modellen sind 128 GB sinnvoll, da zu wenig Arbeitsspeicher eine Simulation stark ausbremsen kann.

Ist eine teure Grafikkarte für Simulationen nötig? Nein, nicht für die Berechnung selbst – die läuft auf der CPU. Eine zertifizierte Profi-Grafikkarte lohnt sich trotzdem für die stabile Darstellung großer Modelle und die Nachbearbeitung der Ergebnisse.
